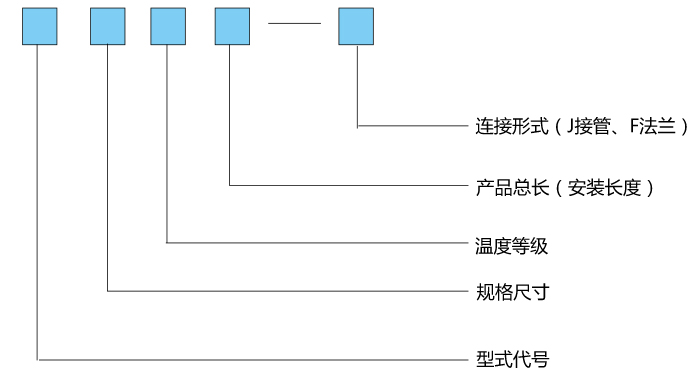

非金屬補償器代號組成

規格尺寸

圓形產品以接管外徑表示。單位：毫米

矩形產品以方形接管外徑表示。單位：毫米

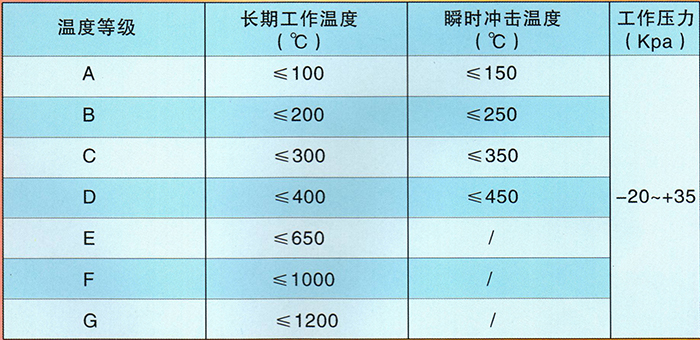

溫度等級、工作壓力

溫度等級、工作壓力如超過表格中數值，請與我公司聯系，專門設計制作。

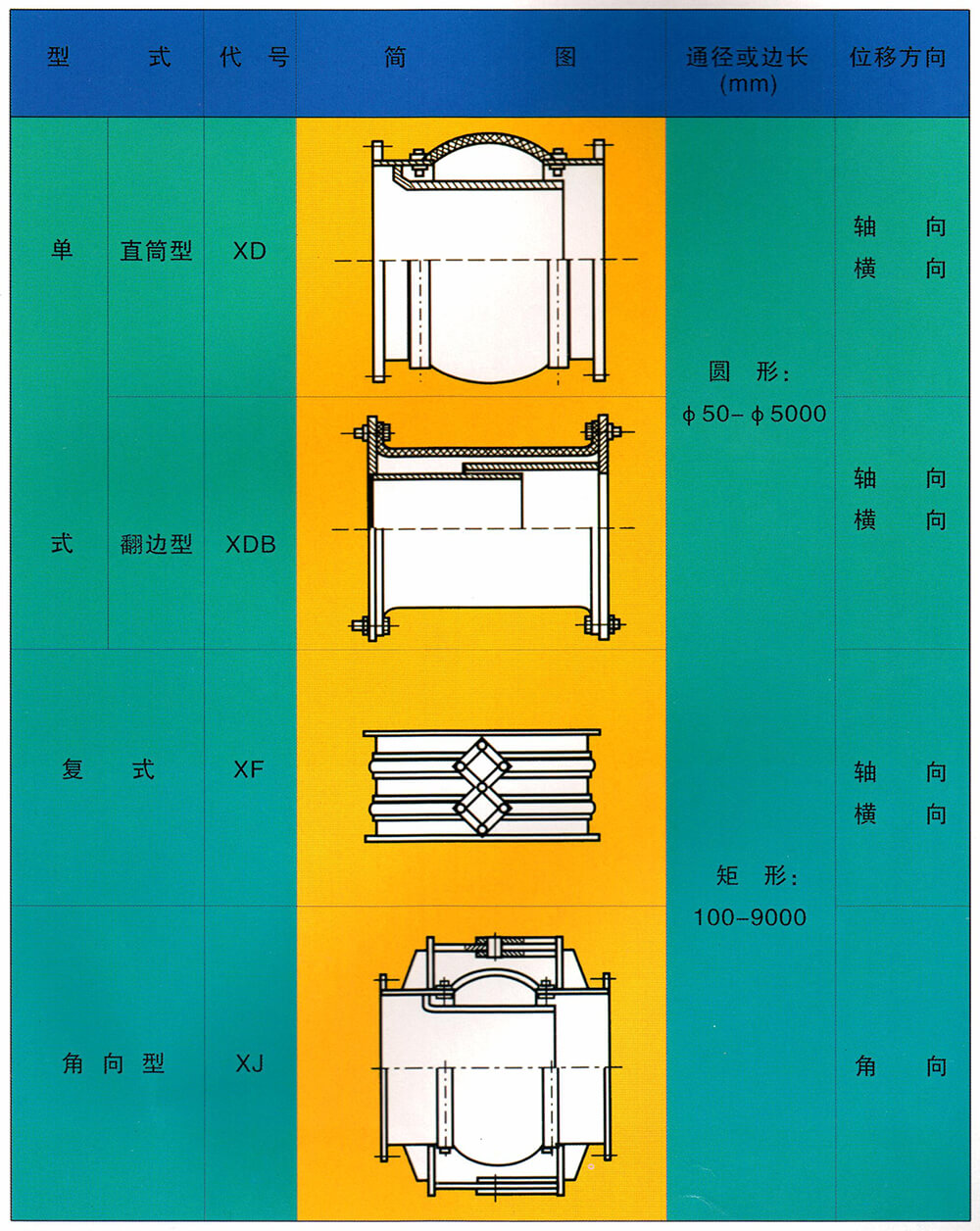

非金屬補償器形式及代號

位移補償量

連接型式

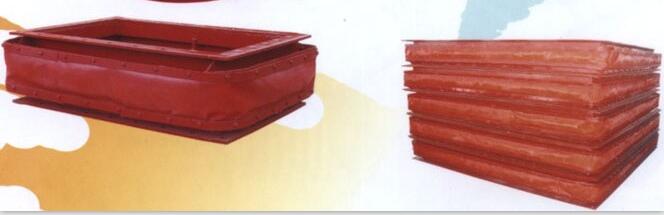

矩形非金屬補償器的應用

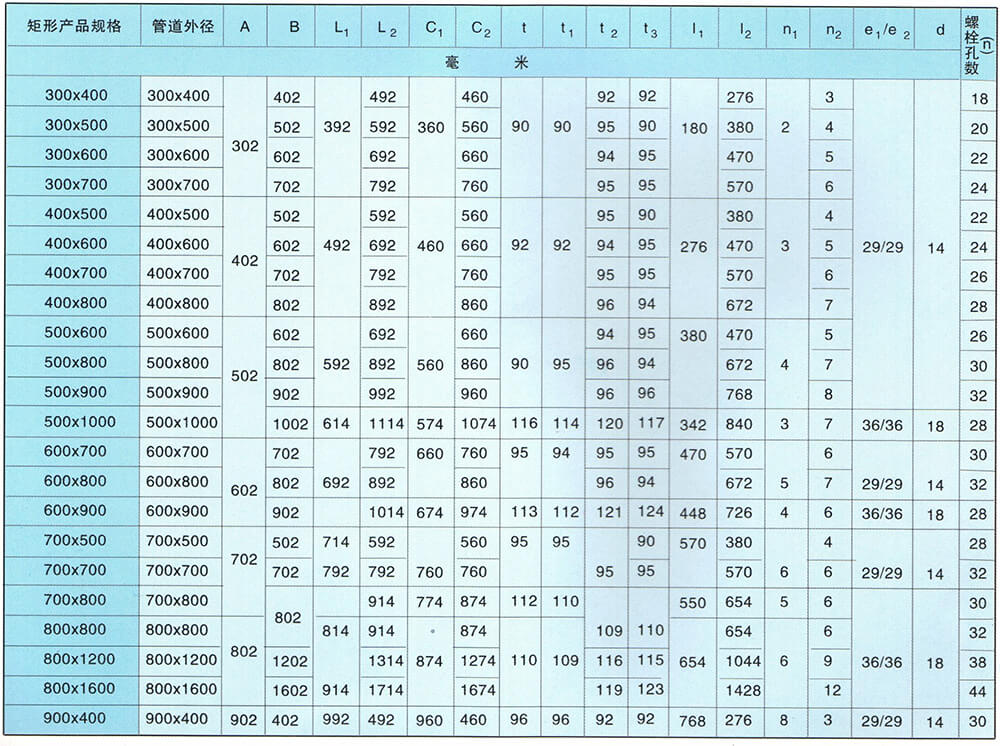

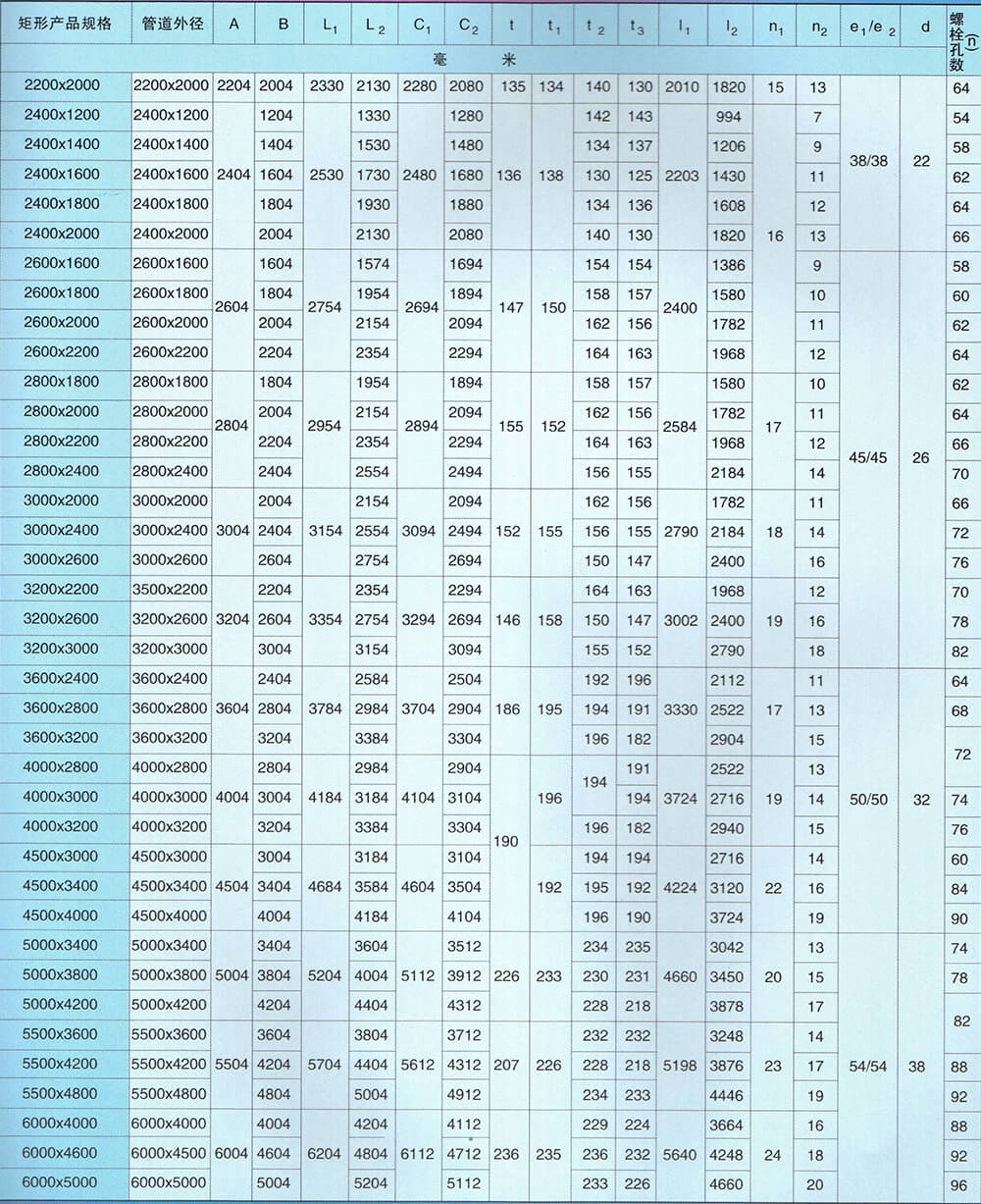

規格和法蘭尺寸

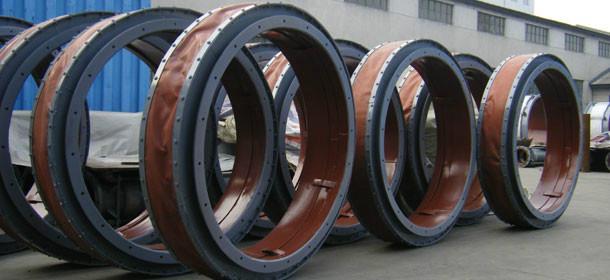

圓形非金屬補償器的應用

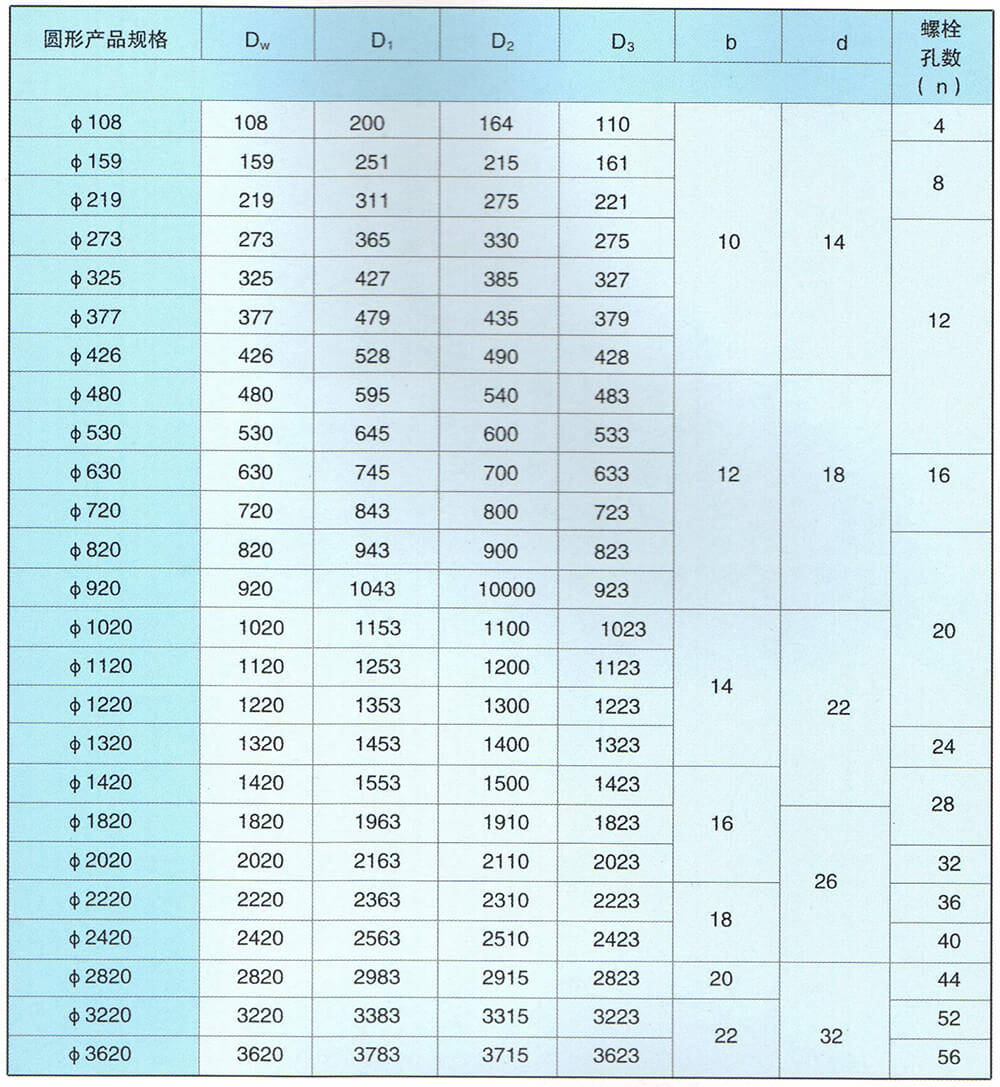

規格和法蘭尺寸

非金屬補償器安裝注意事項

• 安裝非金屬補償器應嚴格按工程管系施工圖及《非金屬補償器安裝指南》所規定的要求進行。

• 安裝現場與非金屬補償器連接的管道必須按有關技術資料定位和導向。安裝時不允許用非金屬補償器的變形(包括壓縮、拉伸、扭轉等）來強行調整管系位置安裝誤差。

• 安裝時應特別注意保護非金屬圈帶，防止銳器劃傷圈帶。如果需要現場焊接，應防止焊接飛濺物和引弧損傷圈帶。

• 安裝時必須使非金屬補償器的“流向標志”方向與管道內介質流向一致。

• 禁止用運輸拉桿，限位桿起吊。

• 安裝完畢應拆除運輸固定螺桿、限位桿(此類零件上涂黃色漆或貼有“安裝后拆除”標志)。
